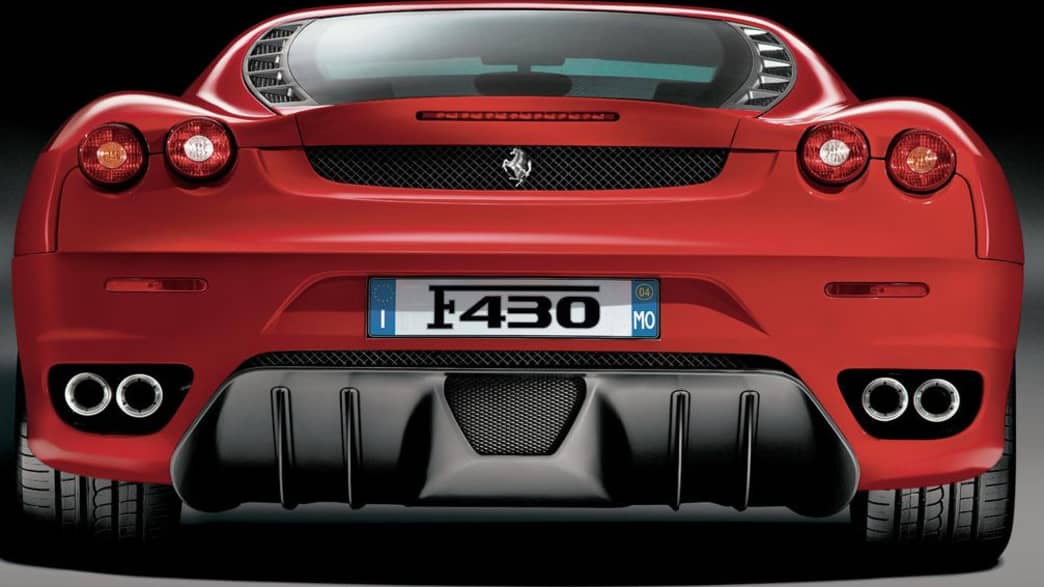

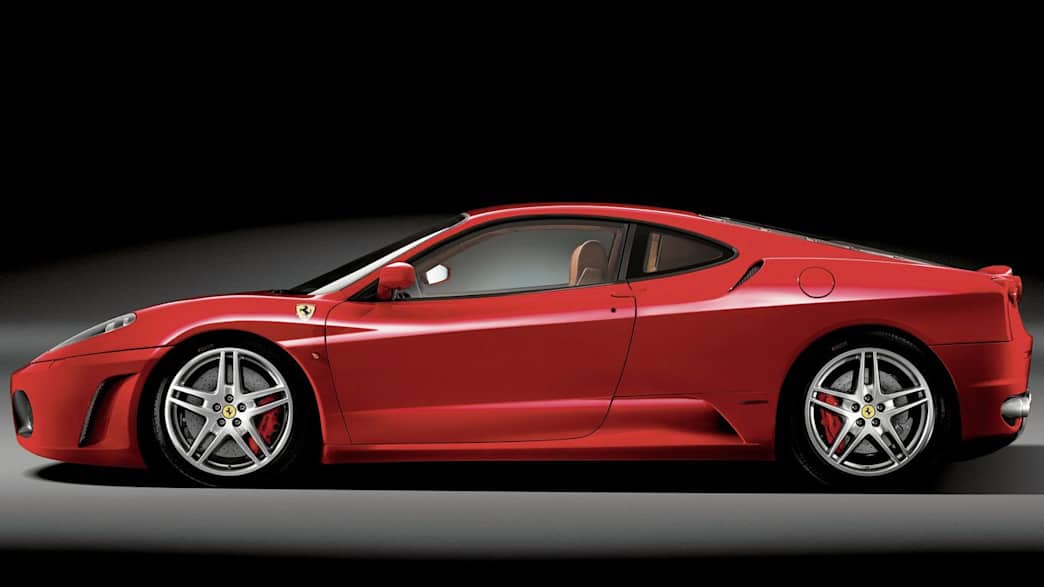

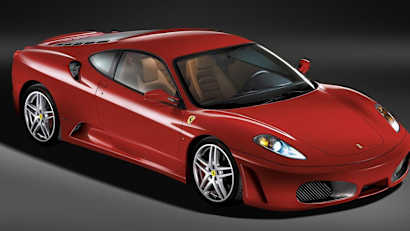

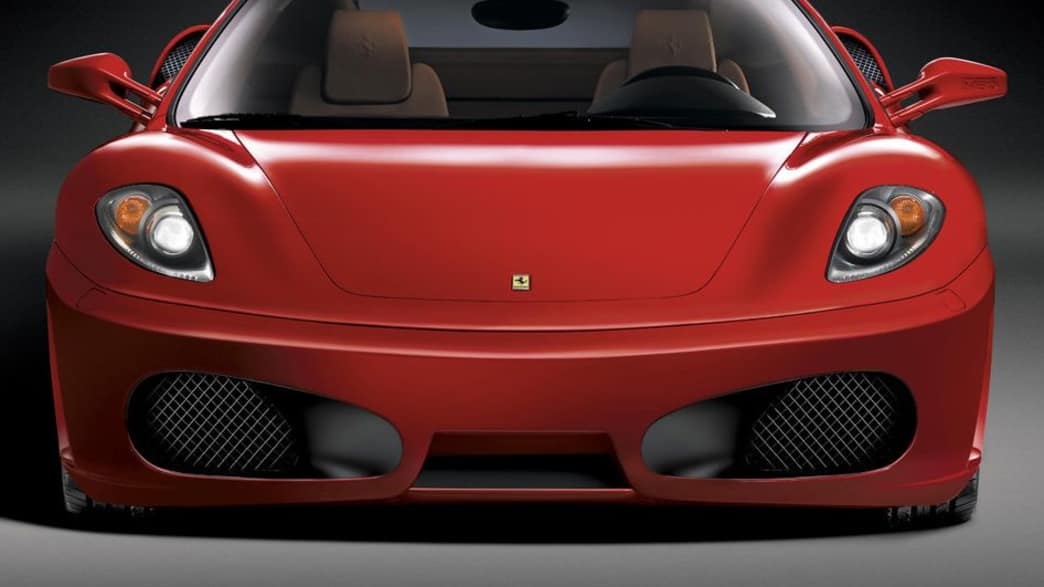

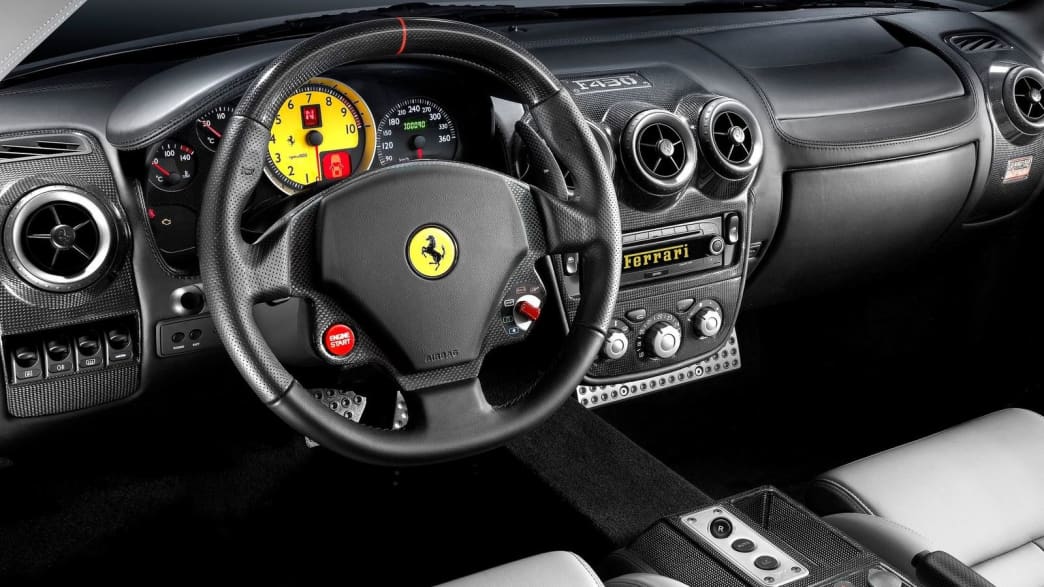

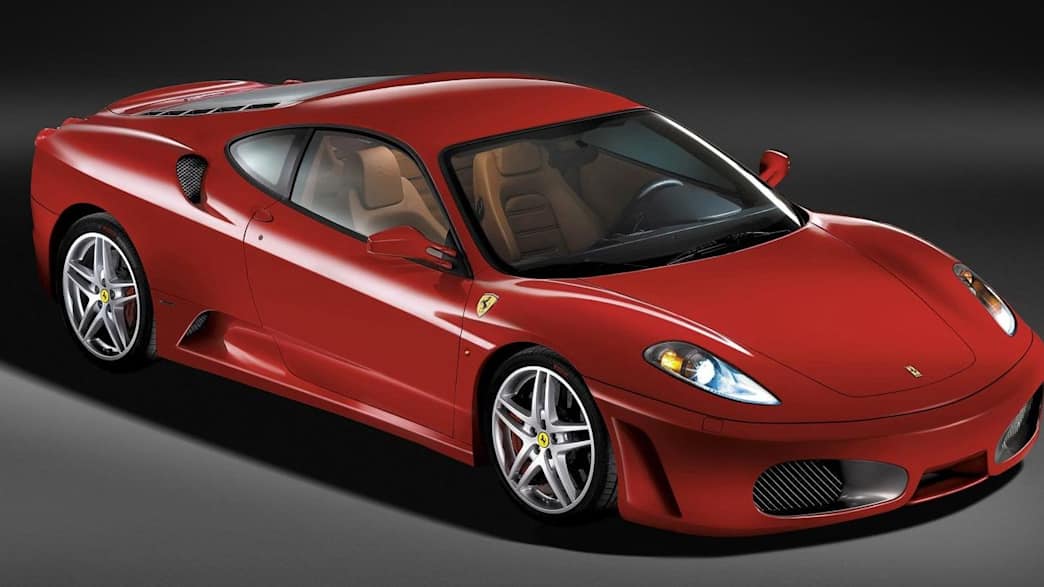

Allgemeine Daten zum Ferrari 430 (F1 Schaltung) (02/05 - 12/09)
Technische Daten des Ferrari 430 (F1 Schaltung) (02/05 - 12/09)
176.500 €
Grundpreis
15,2 l/100 km
Verbrauch
360 kW (490 PS)
Leistung
4308 ccm
Hubraum
Allgemein
Kategorie | Herstellerangabe |
|---|---|
| Marke | Ferrari |
| Modell | 430 |
| Typ | (F1 Schaltung) |
| Baureihe | 430 (F131) (02/05 - 12/09) |
| Herstellerinterne Baureihenbezeichnung | F131 |
| Modellstart | 02/05 |
| Modellende | 12/09 |
| Baureihenstart | 02/05 |
| Baureihenende | 12/09 |
| HSN Schlüsselnummer | 4019 |
| TSN Schlüsselnummer | AAB |
| KFZ-Steuer ohne Befreiung/Jahr (kann durch WLTP abweichen) | 538 Euro |
| CO2-Effizienzklasse | G |
| Grundpreis | 176500 Euro |
Motor und Antrieb
Kategorie | Herstellerangabe |
|---|---|
| Motorart | Otto |
| Motorcode | F 136 E |
| Leistung maximal in kW (Systemleistung) | 360 |
| Leistung maximal in PS (Systemleistung) | 490 |
| Drehmoment (Systemleistung) | 465 Nm |
| Kraftstoffart | Super Plus |
| Antriebsart | Hinterrad |
| Getriebeart | Automatisiertes Schaltgetriebe |
| Anzahl Gänge | 6 |
| Schadstoffklasse | Euro 4 |
| Einbauposition / Motorbauart (Verbrennungsmotor) | Mittelmotor / V-Motor |
| Abgasreinigung (Verbrennungsmotor) | geregelt |
| Anzahl Zylinder (Verbrennungsmotor) | 8 |
| Gemischaufbereitung (Verbrennungsmotor) | Einspritzung |
| Anzahl Ventile (Verbrennungsmotor) | 4 |
| Hubraum (Verbrennungsmotor) | 4308 ccm |
| Leistung / Drehmoment (Verbrennungsmotor) | 360 kW (490 PS) / 465 Nm |
| Leistung maximal bei U/min. (Verbrennungsmotor) | 8500 U/min |
| Drehmoment maximal bei U/min. (Verbrennungsmotor) | 5250 U/min |
Maße und Gewichte
Kategorie | Herstellerangabe |
|---|---|
| Länge | 4512 mm |
| Breite | 1923 mm |
| Breite (inkl. Außenspiegel) | n.b. |
| Höhe | 1214 mm |
| Radstand | 2600 mm |
| Bodenfreiheit maximal | n.b. |
| Wendekreis | 10,8 m |
| Kofferraumvolumen normal | 250 l |
| Leergewicht (EU) | 1525 kg |
| Zul. Gesamtgewicht | 1720 kg |
| Zuladung | 195 kg |
Karosserie und Fahrwerk
Kategorie | Herstellerangabe |
|---|---|
| Karosserie | Coupe |
| Türanzahl | 2 |
| Fahrzeugklasse | Oberklasse (z.B. S-Klasse) |
| Sitzanzahl | 2 |
| Federung vorne | Schraube |
| Federung hinten | Schraube |
| Servolenkung | Serie |
| Bremse vorne | Scheibe |
| Bremse hinten | Scheibe |
| Reifengröße | 225/35ZR19 |
| Reifengröße hinten (abweichend) | 285/35R19ZR |
Messwerte Hersteller
Kategorie | Herstellerangabe |
|---|---|
| Beschleunigung 0-100km/h | 4,0 s |
| Höchstgeschwindigkeit | 315 km/h |
| Fahrgeräusch | 74 dB |
| Verbrauch Innerorts (NEFZ) | 22,9 l/100 km |
| Verbrauch Außerorts (NEFZ) | 10,6 l/100 km |
| Verbrauch Gesamt (NEFZ) | 15,2 l/100 km |
| CO2-Wert (NEFZ) | 345 g/km |
| Tankgröße | 95,0 l |
Sicherheitsausstattung
Kategorie | Herstellerangabe |
|---|---|
| Airbag Fahrer | Serie |
| Airbag Beifahrer | Serie |
| ABS | Serie |
| Antriebsschlupfregelung | Serie |
| Antriebsschlupfregelung - Bezeichnung | Antriebsschlupfregelung |
| Fahrdynamikregelung | Serie |
| Fahrdynamikregelung - Bezeichnung | Elektronisches Stabilitätsprogramm |
| Nebelscheinwerfer | Serie |
| Xenon-Scheinwerfer | Serie |
Herstellergarantien
Kategorie | Herstellerangabe |
|---|---|
| Garantie (Fahrzeug) | 2 Jahre |
| Lackgarantie | 2 Jahre |
| Durchrostung | 2 Jahre |
| Zusätzliche Garantien | Mobilitätsgarantie: 2 Jahre europaweit; |
Preise und Ausstattung
Kategorie | Herstellerangabe |
|---|---|
| Grundpreis | 176500 Euro |
| Klassenübliche Ausstattung nach ADAC-Vorgabe | k.A. |
| Klimaanlage | Serie |
| Zentralverriegelung | Serie |
| Fensterheber elektr. vorne | Serie |
| Einparkhilfe | 1010 Euro |
| Einparkhilfe - Bezeichnung | hinten |
| Radio | Serie |
| Radio - Bezeichnung | Radio mit CD/MP3 |
| Navigation | 1905 Euro |
| Navigation - Bezeichnung | Monochrom-Display |
| Alufelgen | Serie |
| Lederausstattung | nicht bekannt |
| Metallic-Lackierung | Serie |
Laufende Kosten
Individuelle Berechnung
Fahrzeugpreis
k.A.
Informationen zur Berechung
NaN € / Monat | k.A. ct / km |
|---|---|
Wertverlust | k.A. |
Betriebskosten | 385 € |
Fixkosten | k.A. |
Werkstattkosten | k.A. |
Kosten Steuer und Versicherung
| KFZ-Steuer pro Jahr ohne Steuerbefreiung | 538 € |
| Typklassen (KH/VK/TK) | // |
| Haftpflichtbeitrag 100% | k.A. |
| Vollkaskobetrag 100% 500 € SB | k.A. |
| Teilkaskobeitrag 150 € SB | k.A. |
Rückrufe & Mängel des Ferrari 430
Rückruf
Hier können Sie sich zu den Rückrufen des Fahrzeuges informieren. Welche Fahrzeuge genau betroffen sind, entnehmen Sie bitte dem Rückruf, da häufig nicht alle Fahrzeuge einer Baureihe betroffen sind.
| Rückrufdatum | September 2009 |
| Anlass | Fehlerhafte Hinterreifen Pirelli P Zero Corsa XB |
| Betroffene Modelle | 430 1. Generation (02/05 - 12/09) |
| Variante | keine Angaben |
| Bauzeitraum betroffener Fahrzeuge | Jun. 2007 - Juli 2009 |
| Anzahl betroffener Fahrzeuge | 378 (Deutschland) 3.025 (weltweit) |
| Dauer | keine Angaben |
| Halterbenachrichtigung durch | Anschreiben des Importeurs anhand Halteradressen |
| Zusätzliche Information | Wegen Qualitätsmängeln kann es bei höheren Geschwindigkeiten zur Ablösung von Laufstreifenteilen der hinteren Reifen kommen. Es handelt sich um den Pirelli P Zero Corsa XB in der Grösse 285/35 ZR 19. Die Händler tauschen die Hinterreifen gegen die Version mit Markierung "XT" anstatt "XB" aus. Die Aktion ist kostenlos und dauert etwa zwei Stunden |
Keine gemeldeten Mängel
Aktuell liegen uns keine Informationen zu Mängeln vor. Lassen Sie uns gerne wissen, wenn Sie Probleme mit Ihrem Fahrzeug haben. Ihre Meldungen werden nach einer Überprüfung durch uns in der Mängel-Abfrage veröffentlicht
