Wie gut funktioniert Hardware-Nachrüstung? Drei SCR-Systeme im Dauertest

Auto im ADAC Testzentrum auf dem Prüfstand

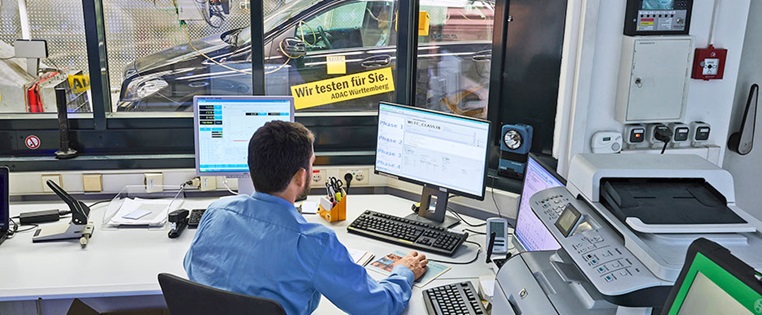

SCR-Dauertest: Kontrollmessung auf dem ADAC Prüfstand ∙ © ADAC/Uwe Rattay

Der ADAC ließ Autos mit nachgerüsteten SCR-Systemen von HJS, Twintec und Oberland Mangold jeweils 50.000 Kilometer absolvieren. Können sie den NOₓ-Ausstoß im Alltagsbetrieb senken und die Euro-5-Diesel sauber machen?

  • Die Stickoxidreduktionen sind bei allen Temperaturen beachtlich

  • Aber: Die Zuverlässigkeit der drei SCR-Kats bleibt ausbaufähig

  • Und die politischen Vorgaben werden nicht immer erfüllt

Die Stickoxidemissionen (NOₓ) von Euro-5-Dieselfahrzeugen können mit geeigneten Hardware-Nachrüstsystemen um mindestens 50 bis zu mehr als 70 Prozent reduziert werden. Das war das Ergebnis der Messungen von vier Systemen, die der ADAC und das Verkehrsministerium Baden-Württemberg im Februar 2018 der Öffentlichkeit präsentierten.

Doch funktionieren die Nachrüstsysteme auch langfristig im Dauerbetrieb? Und halten sie die neuen Vorgaben des Bundesverkehrsministeriums BMVI ein, die seit Januar 2019 in Kraft sind? Das sollte die Fortsetzung des gemeinsamen Testprojekts (hier die LangfassungKurzfassung und die englische Übersetzung des Testberichts) zeigen, bei dem die bereits getesteten Fahrzeuge jetzt 50.000 Kilometer zurücklegen mussten – im Stadtverkehr sowie auf Landstraßen und Autobahnen.

Nachrüstbestimmungen sind anspruchsvoll

Pemstest an einem VW Multivan
RDE-Messung am VW T5 im Stadtverkehr ∙ © ADAC/Uwe Rattay

Kernpunkt der neuen Nachrüstrichtlinie ist der definierte NOₓ-Grenzwert von 270 mg/km, den die Umrüstsysteme im Realbetrieb (RDE) auf der Straße in einem Temperaturbereich von 5 °C bis 30 °C einhalten müssen. Mit zwei Ausnahmen: Bei niedrigeren Temperaturen (zwischen 4 °C und -3 °C) dürfen die geminderten NOₓ-Werte um den Faktor 2 höher sein (das wären dann 540 mg/km), bei Temperaturen über 30 °C liegt der Faktor bei 1,6 (432 mg/km).

In der Pkw-Nachrüstrichtlinie wurde gleichzeitig festgelegt, dass der Mehrverbrauch bzw. der Mehrausstoß an CO₂ maximal sechs Prozent betragen darf. Diese Begrenzung limitiert den Mehrausstoß des klimaschädlichen Treibhausgases CO₂ und soll auch die Mehrkosten für den Autofahrer durch höheren Spritverbrauch möglichst gering halten.

Und besonders wichtig: Der Hersteller muss die Funktionsfähigkeit des Systems über eine Kilometerleistung von 100.000 oder eine Lebensdauer von bis zu fünf Jahren (je nachdem, was zuerst erreicht wird) gewährleisten.

Testergebnis: Probleme mit der Zuverlässigkeit

Zeichnung SCR Kat
Das Filter-Prinzip: AdBlue wird vor dem SCR-Kat eingespritzt ∙ © Baumot Group AG

Von den vier Testkandidaten der Erstmessung vor einem Jahr waren noch der von der Firma Twintec Baumot umgerüstete Opel Astra 1.7 CDTI sowie die zwei leichten Nutzfahrzeuge VW T5 Multivan von Oberland Mangold und Fiat Ducato von HJS im Test. Beim Fiat musste der Dauertest wegen eines unverschuldeten Verkehrsunfalls mit einem nicht reparablen Fahrzeugschaden nach 33.000 km vorzeitig beendet werden. Der Mercedes B 180 CDI der Firma Dr. Pley SCR-Technology hat aus unternehmensinternen Gründen nicht mehr an diesem Folgeprojekt teilgenommen.

Fünf Monate dauerte es, bis die Testfahrzeuge den 50.000-km-Alltagstest absolviert hatten. 72-mal wurde dabei die 700 km lange Dauerlaufstrecke umrundet. Und nach Abschluss des Tests zeigt sich in puncto Haltbarkeit ein differenziertes Bild: Die in wenigen Wochen durch die Nachrüster aufgebauten und auf das jeweilige Testfahrzeug abgestimmten SCR-Systeme waren noch nicht in der Lage, eine durchgehend zuverlässige Funktion zu gewährleisten.

Temporäre Systemausfälle und mechanische Defekte an SCR-Komponenten zeigten sich ebenso wie eine zeitweilig instabile Energieversorgung. Die Hersteller mussten schon während des Tests mehrfach nachbessern – und haben noch einige Arbeit vor sich, um die in der Nachrüstrichtlinie geforderte Dauerhaltbarkeit gewähren zu können.

So zuverlässig waren die Autos im Dauertest

Fiat Ducato 130 Multijet 2.3 D (HJS)

Das Testtagebuch verzeichnet beim Fiat Ducato, für den HJS weitgehend Serienteile der jüngeren Modellvariante mit Euro 6b verwendet, mit Ausnahme von zwei temporären Systemausfällen keine relevanten Störungen. Dieses Konzept scheint mit einer stabilen NOₓ-Reduktion in großen Teilen zuverlässig zu funktionieren und bietet somit das Potenzial, schon sehr zeitnah zu einem serienreifen SCR-Nachrüstsystem weiterentwickelt zu werden.

Einwandfrei beweisen lässt sich das positive Fazit jedoch nicht. Denn kurz nach der 30.000-km-Zwischenmessung geriet das Fahrzeug unverschuldet in einen schweren Verkehrsunfall, und der Alltagstest mit diesem Wagen musste vorzeitig abgebrochen werden.

VW T5 Multivan 2.0 TDI (Oberland Mangold)

Auch Oberland Mangold setzt beim VW T5 teilweise auf Serienteile, die im Nachfolgemodell VW T6 zum Einsatz kommen. Diese Bauteile – bestehend aus AdBlue-Tankeinheit inklusive aller Leitungen – sind bereits dauererprobt und erwiesen sich im Alltagstest als robust.

Lange Zeit spulte auch der VW den Test ohne Auffälligkeit ab. Doch nach 30.000 km zeigte sich eine plötzliche Verschlechterung der NOₓ-Emissionswerte. Der Grund: Im von Oberland Mangold entwickelten externen Hydrolyse-Reaktor, der für die AdBlue-Aufbereitung zuständig ist, bildeten sich mit der Zeit Ablagerungen, die in der Folge die Funktionsfähigkeit des Systems einschränkten.

Die Fehlfunktion konnte durch Oberland Mangold zwar schnell behoben werden, doch für einen Serieneinsatz wäre der bisher verbaute Reaktor wohl keine endgültige Lösung. Entwicklungsbedarf gibt es auch noch bei den NOₓ-Minderungsraten. Insbesondere bei höheren (Autobahn-)Geschwindigkeiten fällt diese Rate noch sehr gering aus.

Opel Astra 1.7 CDTI (Twintec)

Der Opel Astra musste mehrmals außerplanmäßig in die Werkstatt – auch unabhängig von der SCR-Nachrüstung. Allerdings hatte er mit 140.000 km auch die höchste Gesamtfahrleistung auf dem Tacho.

Das SCR-System für den Opel musste von Twintec komplett neu entwickelt und angepasst werden, da für dieses Fahrzeug keinerlei SCR-Serienbauteile verfügbar waren. Sowohl die eingeschränkten Platzverhältnisse als auch die ungünstig verbaute Abgasanlage stellten für die Entwickler eine Herausforderung dar. Und so verzeichnet das Testtagebuch auch mehrere Ausfälle und entsprechende Nachbesserungen: eine undichte Kühlwasserleitung, eine nicht funktionierende Füllstandanzeige des AdBlue-Tanks sowie ein mechanischer Defekt einer Abgasleitung zum Hydrolyse-Reaktor.

Auch das Energiemanagement erwies sich als noch nicht ausgereift: Die Zusatzbatterie im Kofferraum konnte durch den fahrzeugseitigen Generator nicht unter allen Bedingungen zuverlässig aufgeladen werden. In der Folge wurde das SCR-System unter bestimmten Fahrsituationen deaktiviert bzw. die Dosierraten herabgesetzt, um das Bordnetz nicht zu überlasten.

Trotz dieser offenkundigen Schwierigkeiten beweist das System von Twintec, dass eine SCR-Nachrüstung prinzipiell auch bei ungünstigeren Fahrzeugtypen möglich ist. Doch die Entwicklung von serienreifen Lösungen für solche Fahrzeuge erfordert weitere technische Kreativität und wohl auch Zeit.

Im Sommer: Die NOₓ-Reduktion funktioniert

Um das Systemverhalten bei unterschiedlichen Außentemperaturen zu dokumentieren, wurden – neben den regelmäßigen Kontrollmessungen auf dem Abgasprüfstand – die Realbetriebsmessungen (RDE) auf der Straße bei besonderen Temperatur- und Wetterlagen durchgeführt. Zu Beginn des Dauertests Ende August konnten für die RDE-Fahrten angenehme Temperaturen über 23 °C genutzt werden.

NOx-Messungen-Sommer-Modelle im Vergleich-mit/ohneSCR-Kat-2019-emissionen
Im Sommer wird der Nachrüstgrenzwert erreicht ∙ © ADAC e.V.

Das Testergebnis im Sommer wäre ein starkes Argument für die Nachrüstsysteme. Denn obwohl die Testfahrzeuge schon unter diesen günstigen äußeren Bedingungen ungereinigt enorme Serienemissionen von rund 700 bis 1100 Milligramm NOₓ/km produzierten – und damit um ein Vielfaches über dem Prüfstand-Grenzwert der Abgasnorm Euro 5 liegen! –, gelang es allen drei SCR-Systemen, durch die Nachbehandlung der Abgase mit dem Harnstoff AdBlue die Emissionen deutlich zu vermindern

Die gemessenen Reduktionsraten liegen im RDE-Test zwischen 64 und 80 Prozent und drücken den NOₓ-Ausstoß der getesteten Fahrzeuge auf oder unter den Grenzwert von 270 mg/km. Das ist der Wert, der laut Nachrüstrichtlinie im Temperaturbereich von 5 °C bis 30 °C unterschritten werden muss.

Im Herbst: Der NOₓ-Ausstoß steigt enorm

Die Jahresdurchschnittstemperatur in Deutschland liegt bei etwa 9,5 °C. Das entspricht also den Temperaturen von 10 °C, die bei den RDE-Messungen im Herbst herrschten. Doch unsere drei Testfahrzeuge fühlten sich im ungereinigten Serienzustand schon bei diesem Wetter unwohl – und dokumentierten das durch deutlich erhöhte NOₓ-Emissionen: Teilweise verdoppelten sich die Werte gegenüber der RDE-Sommermessung auf bis zu knapp 2000 Milligramm Stickoxid pro Kilometer.

NOx-Messungen-Herbst-Modelle im Vergleich-mit/ohneSCR-Kat-2019-emissionen
Die Ausgangswerte sind im Herbst zu hoch: Der Grenzwert ist nicht machbar ∙ © ADAC e.V.

Zuviel für unsere SCR-Nachrüstsysteme. Die gemessenen NOₓ-Reduktionsraten lagen zwar immer noch bei hohen 51 bis 77 Prozent (HJS schaffte eine 1400 Milligramm Reduktion!), doch der absolute NOₓ-Wert liegt selbst gereinigt noch bei mindestens 400 mg/km – weit über dem 270er-Grenzwert, der bis zu einer Temperatur von 5 °C gilt.

Die Messungen zeigen also, dass die Serienemissionen bereits bei gemäßigt kühlen Temperaturen zwischen 5 °C und 13 °C je nach Modell stark ansteigen können – Stichwort Thermofenster

Und das wird wohl zur größten Herausforderung der Nachrüstung. Denn der Gesetzgeber geht in der Nachrüstrichtlinie davon aus, dass sich das Fahrzeug hier noch im Betriebsmodus für normale Temperaturen befindet und deshalb kein Verschlechterungsfaktor beim Grenzwert notwendig ist.

Die Praxis zeigt aber, dass die Fahrzeughersteller ein anderes Verständnis für niedrige Außentemperaturen aufweisen: Sie drosseln die serienmäßige Abgasreinigung bereits in diesem Temperaturbereich stark. Die sehr hohen Serienemissionen bekommen dann selbst die wirkungsvollsten Nachrüstsysteme, die ebenfalls mit den kälteren Temperaturen kämpfen, nicht mehr in den Griff. Zumindest schaffen sie nicht den Grenzwert.

Im Winter: Die Wirkung der SCR-Kats sinkt deutlich

Bei winterlichen Außentemperaturen um den Gefrierpunkt ist die Strategie des Fahrzeugherstellers entscheidend. Während die ungereinigten NOₓ-Serienemissionen im Fall des VW T5 Multivan mit jedem Kältegrad weiter ansteigen, erhöht der Opel Astra seine Serienemissionen ab einem gewissen Temperaturniveau nicht mehr. Der Ducato stand zu diesem Zeitpunkt leider schon in der Werkstatt.

NOx-Messungen-Winter-Modelle im Vergleich-mit/ohneSCR-Kat-2019-emissionen
Im Winter überschreiten die Probanden auch die reduzierten Grenzwerte ∙ © ADAC e.V.

Es zeigt sich also, dass weniger die absolute Außentemperatur die Höhe des Stickoxidausstoßes bestimmt, sondern viel mehr die Frage, wie und in welchem Umfang der Fahrzeughersteller die Abgasnachbehandlung zurückfährt. Und da die Nachrüster diese Strategie nicht kennen (weil die Fahrzeughersteller sie nicht verraten), ist die Systemapplikation über den gesamten Temperaturbereich besonders herausfordernd.

Im Test wird sogar der reduzierte Grenzwert für kalte Temperaturen deutlich überschritten. Doch zumindest im Fall des Opel wäre es technisch wohl machbar: Ein ausgereiftes Energiemanagement, eine effiziente Aufheizstrategie des SCR-Systems und eine gute Wärmekapselung der SCR-Komponenten könnten dazu beitragen, diesen ambitionierten Grenzwert zu erreichen.

Mit allen SCR-Systemen steigt der Spritverbrauch

In der Pkw-Nachrüstrichtlinie wurde festgelegt, dass der Mehrverbrauch bzw. Mehrausstoß an CO₂ maximal sechs Prozent betragen darf. Doch dieser Wert liegt bei allen drei Fahrzeugen teils deutlich darüber: Während das System von Oberland Mangold im VW T5 mit einem Mehrverbrauch von sieben Prozent auskommt und fast den Faktor erreicht, liegt der Wert beim Fiat Ducato (HJS) und beim Opel Astra (Twintec) mit 12 bis 13 Prozent deutlich darüber.

NOx-Messungen-Verbrauch-Modelle im Vergleich-mit/ohneSCR-Kat-2019-emissionen
Messung auf dem Prüfstand: Mehrverbräuche zwischen 7 und 13 Prozent ∙ © ADAC e.V.

Als Messverfahren für den CO₂-Ausstoß wurde festgelegt, dass die Messung vor und nach Umrüstung auf dem Prüfstand durchgeführt wird. Und das macht durchaus Sinn, da nur im Labor reproduzier- und vergleichbare Werte zum Kraftstoffverbrauch ermittelt werden können. Eine RDE-Messfahrt ist dafür ungeeignet, da die Verkehrsbedingungen und der Fahrstil einen zu großen Einfluss auf den Verbrauch haben.

Doch die Auswertung des Mehrverbrauchs erfolgt über die ersten drei Phasen des WLTC-Zyklus direkt nach dem Kaltstart – und genau hier fordern die SCR-Systeme einen höheren Energie-, also Spritverbrauch, der zum Aufheizen des SCR-Systems nötig ist.

Betrachtet man jedoch den Kraftstoffmehrverbrauch über alle durchgeführten Messungen, fällt dieser deutlich geringer aus als bei den reinen Zulassungstests, die speziell den schlechtesten Fall mit Kaltstart abbilden. Im Durchschnitt aller Messungen steigt der Verbrauch um rund neun Prozent – oder absolut ausgedrückt: Der Mehrverbrauch liegt je nach Messzyklus zwischen 0,46 Liter (Opel Astra) und 0,68 Liter (Fiat Ducato) pro 100 Kilometer.

Das ist ein grundsätzliches Problem: In der Nachrüstrichtlinie wird lediglich ein zulässiger prozentualer CO₂-Anstieg vorgegeben und kein absoluter Wert. Besonders sparsame Fahrzeuge sind somit benachteiligt, weil der absolute zulässige Mehrverbrauch bei ihnen sehr gering ausfällt.

So liegt der absolute Mehrverbrauch des Opel Astra auf ähnlichem Niveau wie der des VW T5. Da der Serienverbrauch des VW T5 aber deutlich höher ist, beträgt der prozentuale Mehrverbrauch lediglich sieben Prozent – und der ohnehin sparsame Opel Astra verschlechtert sich um 13 Prozent. Die Folge solcher Prozentangaben: Die Entwicklung einer SCR-Nachrüstung ist für sparsame Fahrzeugmodelle deutlich anspruchsvoller als für Fahrzeuge mit hohem Spritverbrauch.

Nicht zu vergessen ist der zusätzliche AdBlue-Verbrauch, der bei den RDE-Messungen zwischen 0,7 (Oberland Mangold im Sommer) und 3,7 Litern (HJS im Herbst) pro 1000 Kilometern lag.

Richtige Technik vermeidet Ammoniak und Lachgas

AdBlue-Einspritzung
Durch die AdBlue-Einspritzung können Ammoniak und Lachgas entstehen ∙ © Audi

Der im Fahrzeug verwendete Harnstoff AdBlue wird im Katalysator zunächst in Ammoniak (NH₃) umgewandelt. Eine Überdosierung des giftigen Gases Ammoniak und dessen Austritt in die Umwelt gilt es unter allen Umständen zu vermeiden. Und eine entsprechende Vorgabe zum Verbau eines NH₃-Sperrkatalysators ist deshalb bereits in der Nachrüstrichtlinie vorgesehen.

Dass dieser Ammoniak-Sperrkatalysator sinnvoll ist, damit Ammoniak-Austritt zuverlässig vermieden werden kann und überdosiertes NH₃ sicher oxidiert wird, zeigt das Beispiel des Fiat Ducato. Der hier verbaute SCR-Katalysator (Serienteil des Euro-6b-Ducato) besitzt noch keinen Sperrkatalysator. Bei speziellen Fahrsituationen wie bei Steigungen besteht bei ihm die Gefahr einer kurzfristigen Überdosierung. Beim VW T5 und Opel Astra sind NH₃-Sperrkats dagegen schon eingebaut. Und unsere Messungen zeigen: Ein Ammoniak-Ausstoß wird mit ihnen zuverlässig vermieden.

Unter gewissen Umständen können sich über die katalytische Abgasnachbehandlung auch Sekundäremissionen wie Lachgas (N₂O) bilden. Ursache hierfür können sowohl eine AdBlue-Überdosierung, ein ungünstiges NO₂/NOₓ-Verhältnis oder ungeeignete Beschichtungen der SCR-Katalysatoren sein. Die Nachrüster müssen also sicherstellen, dass die Bildung dieses klimaschädlichen Treibhausgases weitgehend vermieden wird.

Die Messungen zeigen, dass der Ausstoß von Lachgas bei allen Fahrzeugen vernachlässigbar gering ausfällt. Selbst im schlechtesten Fall (der Opel Astra im Autobahnteil des RDE-Zyklus) liegt die Lachgas-Konzentration im Abgas bei nur 8 ppm.

Lachgas ist zwar 298-fach klimaschädlicher als CO₂, aber aufgrund der geringen Menge weniger relevant. Umgerechnet in CO₂-Äquivalent würde der zusätzliche CO₂-Ausstoß auf der Autobahn bei rund 3 g/km liegen.

Fazit

Aus technischer Sicht haben alle getesteten Zulieferer einen guten Job gemacht: Mit den nachgerüsteten Systemen konnten die Stickoxidemissionen der Euro-5-Dieselfahrzeuge nicht nur im Einbauzustand um bis zu 70 Prozent reduziert werden, sondern behielten ihre Fähigkeit zur effektiven NOₓ-Reduzierung sogar nach 50.000 gefahrenen Kilometern – in Relation gesehen sogar bei jeder Temperatur. Damit die Nachrüstung klappt, sollten jetzt alle Beteiligten zusammenarbeiten.

Die Nachrüster müssen an der Alltagszuverlässigkeit ihrer Systeme arbeiten und den Kunden entsprechende zeit- sowie laufleistungsbezogene Garantien gewähren. Denn der Autofahrer muss sich darauf verlassen können, ein zuverlässiges und dauerhaltbares Produkt zu erwerben, das ihm ohne Sorge vor Folgekosten die Mobilität in den kommenden Jahren sichert.

Die Autohersteller sollten – auch ohne drohende Rückrufe – ihre Software-Strategien aktualisieren und bei Bedarf nacharbeiten. Und vor allem: endlich ihre Blockadehaltung aufgeben und mit den Zulieferern gemeinsame Strategien entwickeln.

Nachdem die gesetzlichen Rahmenbedingungen nun feststehen, hat das KBA für die ersten Fahrzeuge die Betriebserlaubnis erteilt. Dies betrifft einzelne Modelle von Volvo. Für weitere Fahrzeuge anderer Hersteller wird die KBA-Erlaubnis demnächst erwartet. Aus unserer Sicht sollten nach den ersten Genehmigungen schnell weitere Systeme für möglichst alle betroffenen Fahrzeuge folgen.
